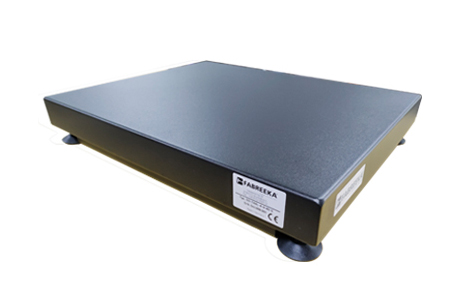

主动隔振器:高精密设备的 “纳米级稳场卫士”

2026-06-23





在半导体光刻、纳米表征、精密光学检测领域,楼道走动、空调运转、地面车流带来的0.5–20Hz 低频微振动,会造成成像模糊、曝光偏移、测量数据失真;传统橡胶、气浮被动隔振在 1–3Hz 区间易共振放大,低频减振衰减率不足 30%,无法满足纳米级工况要求。主动隔振器依托闭环主动抵消原理,成为高精密设备振动控制的核心标配,下文从原理、选型、场景、用法、核心优势客观解析。



一、基础工作原理

主动隔振为传感 - 运算 - 作动闭环控制系统:内置加速度传感器实时采集外界振动信号,控制器通过 PID 自适应算法计算反向抵消力,驱动压电/ 音圈电磁作动器输出等幅、反向振动,毫秒级抵消扰动振动。公开试验数据显示:主流产品起振隔离下限可达0.5–0.7Hz,10Hz 振动衰减量可达 40dB,可隔绝 99% 环境低频振动;被动隔振普遍存在共振峰,仅 10Hz 以上高频减振效果稳定,低频存在先天短板。



二、科学选型要点

1.负载匹配:从轻量 5kg 桌面 AFM 机型,到光刻机、电镜千公斤重载型号,额定负载需预留 15%–20% 余量,避免重心偏移降低控振精度。

2.作动类型区分:压电式响应速度快、体积小,适配桌面式精密显微镜;音圈电磁式行程更大、承载力更强,适配大型扫描电镜、光刻量测设备。

3.自由度配置:纳米测量设备必须选 ** 六自由度(三轴平动 + 三轴扭转)** 隔振型号,普通光学平台可选用三轴基础款。

4.环境适配:地下机房、临街厂房振动复杂,优先宽频 0.5–100Hz 全域主动款;振动平缓实验室可选用主被动混合隔振方案,平衡成本与性能。







三、典型应用场景

1.科研纳米表征:原子力显微镜(AFM)、扫描隧道显微镜(STM),杜绝振动导致扫描图谱条纹、轮廓畸变,保障 0.1nm 级成像精度。

2.半导体制造检测:光刻设备、CD-SEM 量测机台,行业标准要求环境振动速度<0.5μm/s,主动隔振可稳定满足该阈值,提升芯片曝光良率。

3.精密光学干涉测量:激光干涉仪、超分辨光路系统,消除地面微扰动造成光路漂移,保证干涉条纹稳定性。

4.精密计量实验室:三坐标超高精度测量仪、轮廓仪,规避振动带来微米级测量误差。



四、标准化使用方法

1.安装就位:拆除运输锁,平整摆放隔振单元,整机水平度误差控制≤0.1°;

2.上电初始化:接通电源后系统自动负载调平,常规机型 30 秒完成自检,无需人工反复调谐配重;

3.功能开启:启动主动抑制模式,实时监测振动幅值,确认残余振动达标后再启动精密设备;

4.日常运维:每月核查供电稳定性,避免断电停机;严禁在隔振台面快速拖拽重物,防止重心突变冲击控制系统。



五、核心技术优势

1.突破低频瓶颈:从 0.5Hz 即可有效隔振,消除被动隔振固有共振缺陷,适配建筑晃动、人员走动等超低频干扰;

2.动态自适应:外界振动频率、幅值实时变化时,控制系统自动修正抵消力,工况适应性远优于固定刚度被动隔振;

3.控振精度更高:残余振动可稳定控制至纳米级别,设备定位偏差可压缩至 ±0.01μm,满足顶级精密工艺门槛;

4.调试便捷:多数型号即插即用,无需配套空压机、复杂阻尼调校,部署周期更短。
