浅谈ROSS气动阀门工作原理
2022-09-15利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载(阀门)所需旋转扭矩的要求，可调整气缸组合数目，带动负载(阀门)工作。

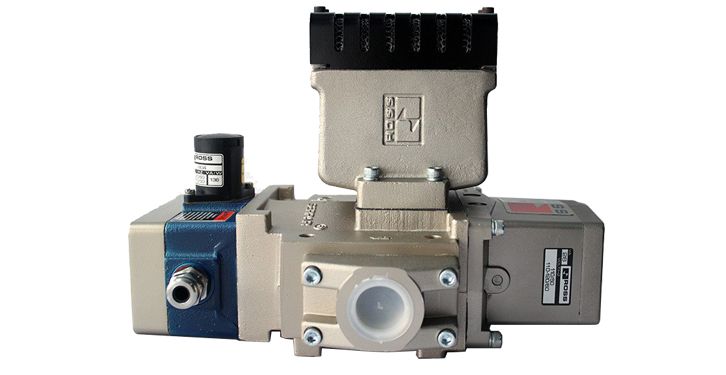

两位五通ROSS电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 由于控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
智能显示仪
智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。通过这些输出信号，控制阀门的开关动作。
控制系统
PLC在控制系统中的应用越来越广泛，由于本方案是在OMRON的PLC上面作的开发，所以以OMRON的PLC来作介绍。
硬件组成：1台计算机，1套PLC(包括CPU，I/O模块，ID212，OC224，AD003模块)，2个继电器，2个电磁阀，1个气动阀门执行器。
通用要求
1、生产的气动阀规格及类别，应符合管道设计文件的要求。
2、气动阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
3、气动阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；气动阀关闭状况下的一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
4、气动阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
参数定义
1.公称通径：(nominal diameter)，又称平均外径(mean outside diameter)，表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。
2.公称压力：(Nominal pressure)，表示符号PN，在一定温度下应用时允许的大工作压力。对碳钢阀体的控制阀，指300℃以下应用时允许的大工作压力；对铸铁阀体，指120℃以下应用时允许的大工作压力；对不锈钢阀体的控制阀，指250℃以下应用时允许的大工作压力。当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa（PN64）的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。因此，控制阀公称压力的确定不仅要根据工作压力，还需根据工作温度和材质特性，而不仅仅只需满足公称压力大于工作压力。
